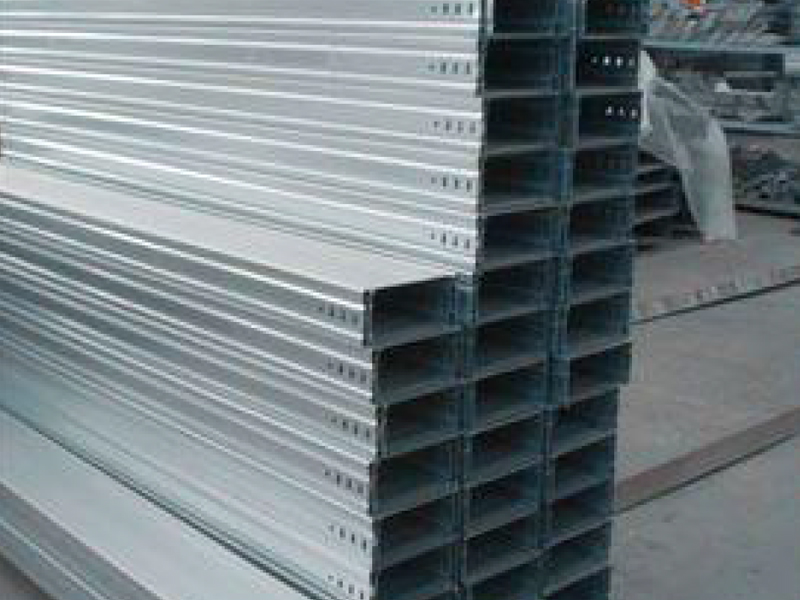

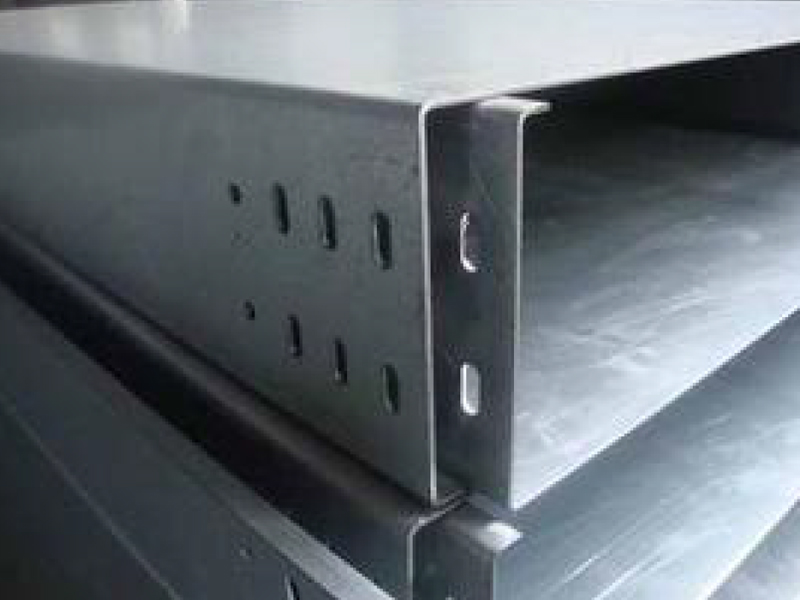

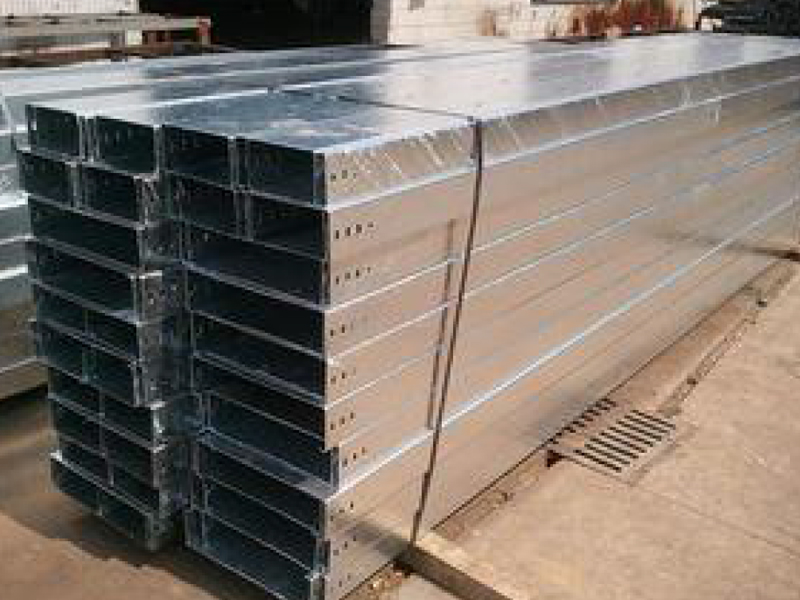

钢制热浸锌电缆桥架主体使用冷轧钢板及金属材料,通过各种数控设备加工而成。采用热浸锌、静电喷塑、镀锌镍合金等防护工艺处理。具有表面光滑致密、造型美观、强度高、承载量大、应用广泛等优点。
钢制热浸锌电缆桥架的选型设计
1、 确定环境条件环境条件一般有三种:腐蚀环境、正常环境、特殊环境。
2、 根据多数电缆走向,在室内可沿着、柱、梁、楼板走,在室外尽可能沿工艺管道走。
3、 计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G
G总=n1q1+n2q2……nnqn 式中:q1·q2·q3……qn为每根电缆单位重量(kg/m)
n1·n2·n3……nn为相同电缆根数
G总<g允(电缆侨架的允许荷载参照荷载曲线图表)
4、 选择桥架根据电缆荷载及桥架安装处的环境,以桥架的载荷曲线为依据,来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次,立柱的长度等。
5、 根据电缆走向及安装的环境确定桥架的固定方式;悬挂式、直立式,(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。
6、 各种电缆在电缆桥架上的层次安排与层间距离。
电缆桥架层次的排列是:弱电控制电缆在上层,接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列:如下表:这样排列有利于屏蔽干扰通风、散热等。
